1 除尘系统流程及主要技术参数1.1 除尘系统流程
钢铁公司炼钢电炉除尘器采用炉内排烟和炉外排烟相结合的排烟方式，净化更加干净。炉外排烟由密闭罩和屋顶罩组成，两者可互换使用，加料、出钢过程中主要使用屋顶罩，冶炼过程中则主要使用大密闭罩。
钢铁公司炼钢电炉除尘的除尘系统主要由排烟装置、水冷密排管、强制吹风冷却器、内排烟风机、埋刮板输送机、斗式提升机、储灰仓、主排烟风机、消声器等几部分组成，结构合理，性能稳定。
1.2 系统主要技术参数
电弧公称容量 100t
炉内排烟量 27500m3/h(1400℃)
炉外排烟 密闭烟罩 400000m3/h(100℃)
屋顶烟罩 460000m3/h(100℃)
LF炉排烟烟气量 8000m3/h(150℃)
除尘系统总风量 854390m3/h
2 除尘设备特点
目前国内处理电炉烟尘一般都采用

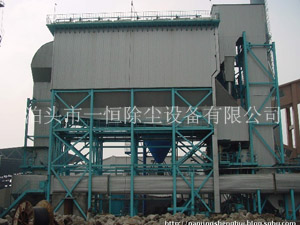

钢铁公司炼钢电炉除尘器，一恒除尘根据电炉烟尘细且粘的特点，为了确保
袋式除尘器在适当的阻力水平下正常工作，要求袋式除尘器应具有较强的清灰能力，选用LCM长袋低压大型
脉冲袋式除尘器。该种设备已在电炉炼钢、高炉喷煤、烧结、耐火、碳黑、水泥等行业中广泛应用，取得了良好效果。其主要特点如下：
(1) 清灰能力非常强。其清灰强度达到60～200g，是机械振打袋式除尘器的几倍甚至几十倍，对细而粘的粉尘,也能获得良好的清灰效果。
(2) 过滤负荷较高，过滤风速高达1.5m/min。
(3) 滤袋可长达6m，是传统脉冲袋式除尘器的2～3倍，占地面积更小。
(4) 喷吹装置配备了“双薄膜片快速脉冲阀”，启闭迅速，阻力更小，能以较低的喷吹压力获得更强的清灰能力。
(5) 维修工作量更小。
(6) 更换和安装滤袋方便。由于滤袋靠缝在袋口的弹性涨圈嵌在花板上，因而不需绑扎，也不需螺栓等联接件紧固，换袋时在花板以上的净气侧进行，人与尘袋接触短暂，大大减轻了换袋时操作人员的劳动强度。
(7) 配备了一恒除尘设备有限公司研制的DMK电脑控制仪。可靠性高、功能，对供电电压波动、环境温度变化、粉尘影响等因素的抗干扰能力强,已在多座电炉除尘系统中应用，至今工作正常。
主体结构
(1) 除尘器划分为24个仓室,布置成两列，中间为进风和出风总风道。仓室之间有隔板严密分隔，以实现离线清灰。
(2) 各仓室进风口与滤袋之间设挡风板，在箱体内部取上进风方式。
(3) 各仓室进口设
手动蝶阀，出口设气动停风阀。可实现离线清灰以及除尘器在不停机状态下实现单个仓室的检修和每个仓室的风量分配。
(4) 每个仓室设216条滤袋，滤袋尺寸为120mm×6000mm。24个仓室共计5184条,总过滤面积为11716m2。
(5) 滤袋框架采用八角星形断面，与圆形断面相比，可增强清灰效果，减少滤袋与框架之间的磨损，有助于延长滤袋寿命，便于滤袋框架的抽出与插入。
(6) 滤袋材质选用涤纶针刺毡。
(7) 采用停风脉冲清灰方式，每仓室设一套喷吹装置，喷吹管与脉冲阀出口采取插接方式便于拆装。
喷吹管上喷嘴具有不同的孔径,使喷吹时进入滤袋的气量均匀。
(8) 电磁脉冲阀为DMF80型直通式快速脉冲阀,其压力输出口为双扭线结构。
(9) 上箱体顶部设有落水坡度(20:1)和落水槽,以防止顶盖积水。
(10) 每个仓室设一个灰斗，设有一台仓壁振动器和一个人孔门。
(11) 灰斗下口设有
手动插板阀和星形
卸灰阀，前者供检修
星型卸料器时用。
(12) 每个仓室设有一个“U”型压力计，以观察各仓室滤袋两端的阻力。
2.3 除尘器的控制
除尘器的控制采用泊头市泊头市一恒除尘设备有限公司研制的PLC电脑控制柜。
2.3.1 控制内容
控制内容包括:袋式除尘器清灰控制；监测和显示除尘器进出口压差，超限报警；监测和显示除尘器进出口烟气温度，超限报警；停风阀阀位监视，故障报警；清灰周期显示；清灰时脉冲阀阀号及停风阀阀号显示。
2.3.2 控制方式
在除尘器进、出口总管上的压力变送器连续监测除尘器进出口总压差。当总压差值达到设定值(1800Pa)时,电脑控制系统启动清灰程序,除尘器喷吹系统开始工作。清灰控制方式有定时、定压差和单仓清灰三种,正常生产时,选择定压差方式,在设备检修阶段,可选择定时或单仓清灰方式。
停风阀设手动、自动两种控制方式,自动控制由电脑控制，手动控制可在控制面板上操作,也可在现场操作箱上操作。
控制柜面板上设有检修仓选择开关及指示灯,当除尘器某一仓室需检修时，闭合该仓的检修开关,该仓自动退出清灰程序，待检修完毕后切断检修开关，该仓恢复自动运行。
